規劃架構圖

印刷產業~大數據蒐集系統

CS-004

將設備數據蒐集到PLC在透由GE Proficy SCADA iFIX 系統與資料庫連結,來達成由設備製程往上到雲端資料庫系統整合的目的
Product description
產業類別: 印刷產業
應用系統名稱: 大數據蒐集系統
既設系統說明與解決方案:
  • 現行產線製程早期有規劃一套它牌圖控SCADA/HMI監控系統為來監控塗佈機與分條機的設備並採集數據,
    目前因系統會發生隔一段時間數據抓不到並程式重啟的問題,遲遲找不出原因並還在保固中。
  • 因出貨後客戶端反應品質異常時,在公司內部數據蒐集並分析,無法即時且正確的評斷,並回覆客戶來解決需求,造成客訴抱怨問題。
  • 故後續業主重新規劃,將設備數據蒐集到PLC在透由GE Proficy SCADA iFIX 系統與資料庫連結,來達成由設備製程往上到雲端資料庫系統整合的目的。
  • 現場藉由條碼作業方式取得生產製程相關編號,再透過SCADA監控系統與Oracle資料庫取得標準生產參數設定(溫度/壓差/張力…等),提供現場生產狀態顯示與品質監控。
困難與挑戰:
  • 客訴議題,使其在公司內部無法立即的了解出貨後品質異常發生的因素,並提出有效的解決方案,造成客訴問題源源不絕也影響客戶滿意度。
  • 資料正確性與即時性不足,人工抄單作業往往資訊較為落後且不正確因素提高相對的人工作業成本也高,後續數據不易管理。
  • 溯源管理問題,品質異常時無法有效的蒐集歷史數據進行分析,並確實的解決問題。
  • 品質分析問題,也因無法歷史數據的蒐集與管理,做好預警作業。

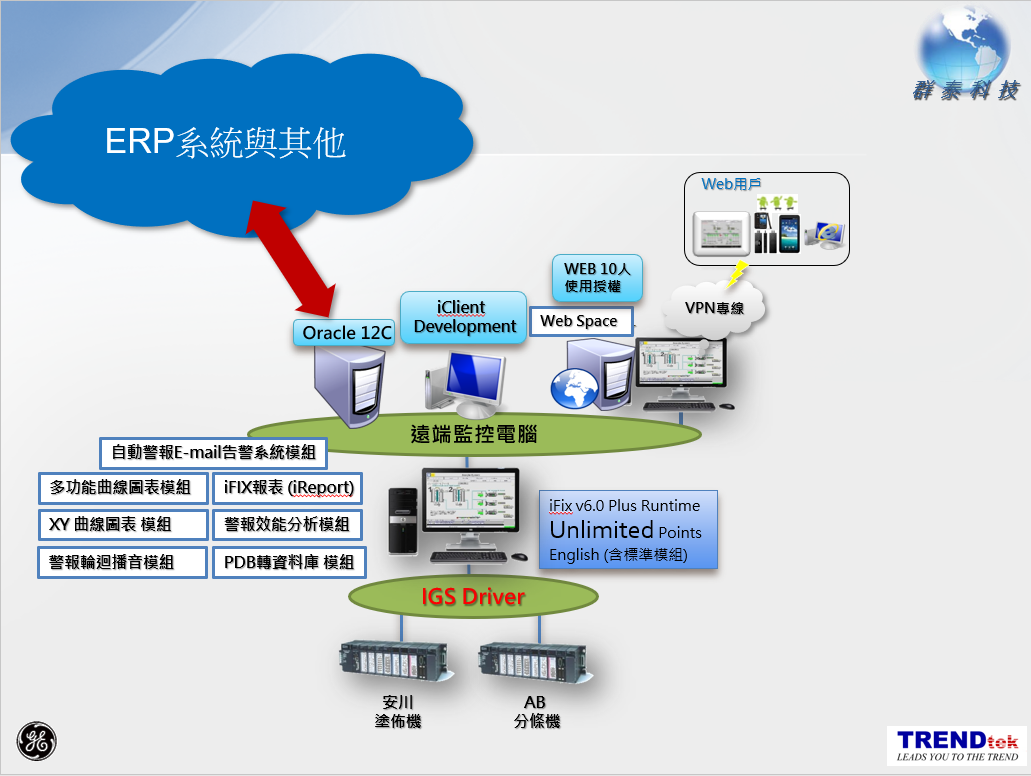

搭配的產品架構(含系統架構圖):




系統改善之成效:
  • GE iFIX Server & Client分散式網路架構,針對未來監控需求提供高度優益的效能及擴展性。
  • Client Dev.規劃讓專案人員不須前往現場,可遠端畫面編輯,參數設定以及建置Server中的資料庫,並做好監控管理。
  • 提供WEB 雲端整合方案,操作者可透過IE、chrome及行動裝置(平板.行動電話)打破區域限制  掌握即時監控資訊,提升集中管理與監控效能。
  • iFIX Server透過 ODBC方式與資料庫整合,數據可同步回傳給監控系統做好現場狀態與  品質管控,並也提供給MIS及專案人員做好後續管理性的報表與分析。
  • 提供完整警報效能分析,可設定時間針對單一Tag與群組的緊報發生次數進行統計分析,  並匯出曲線,更清楚掌握異常原因並做好更完善的調整,也達到預警管理。
  • 搭配報表及進階曲線模組,分析改善更為便利與精確。
  • 加入自動警報EMAIL功能,告警提醒更加完善周密。
結語:創造價值:
  • 即時抓取設備資料,確保資料參數之正確性,達到現場資訊透明化,並可降低人工作業成本。
  • 設備數據的即時與正確性,整合資料庫及系統確實做好現場狀態監控與預警管理,並降低不良率來提高品質。
  • 針對客訴問題,能快速找出正確的歷史數據來分析問題,並回覆客戶來提供正確的解決方案,提高客戶滿意度。
  • 圖控系統架構,針對未來長期規畫需求提供高度的擴充性及整合性,並能分階段進行也可將其他設備做好異質整合連結,也大幅降低後續的規畫建置成本。
  • 提供原廠專業的技術轉移及培訓的服務,讓專案人員後續未來能自行維護。
