電力系統實體建置

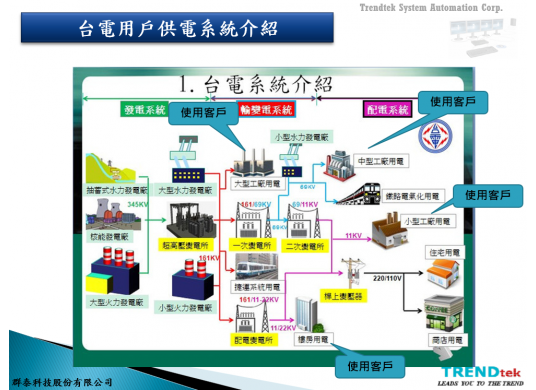

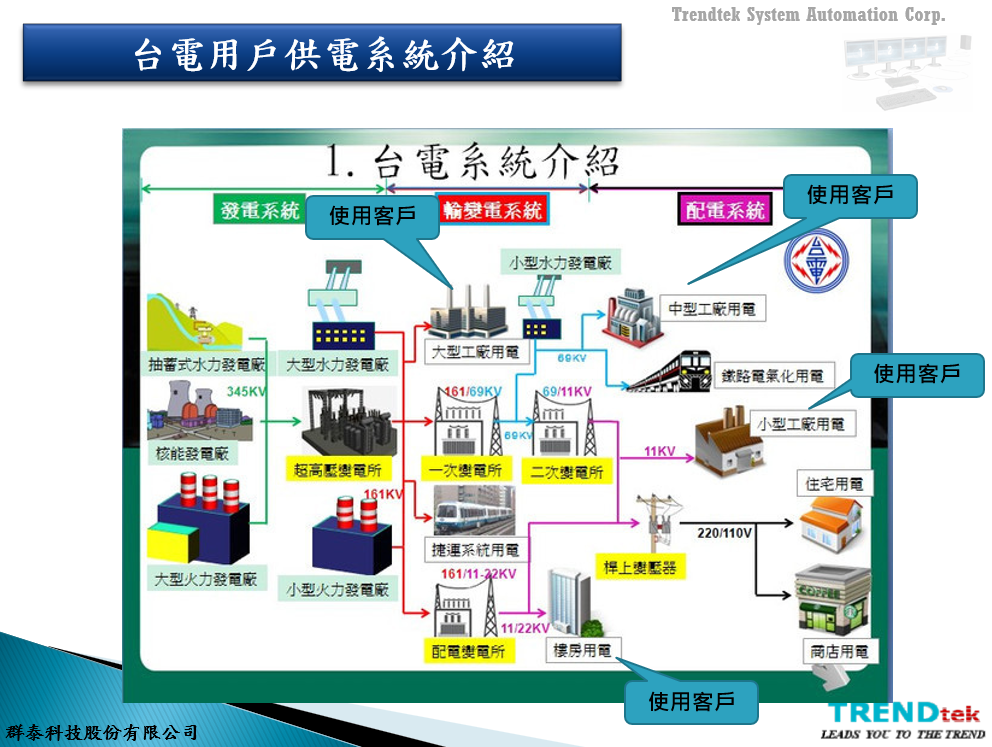

台電用戶供電系統
電力系統實體建置
台電用戶供電系統

群泰電力報表模組~實例說明

CS-001

可大幅降低人力抄錶所衍生所造成的問題及錯誤,有效控管各成本單位
產品說明
  • 設計緣由

在許多產業中電力消耗的成本日益升高,尤其製程中有大量動力設備已經是生產製造成本佔有不少比例,因此在節能意識的提升下,生產製造者對於電力成本的控管常面臨以下問題:
  1. 操作人員每月需耗時在手動抄錶問題:  不管數位電錶或傳統指針電錶,操作人員都須以手動方式至廠區各處進行抄錶動作,耗費人員時間。
  2. 電表數值核對問題: 因應手動抄錶可能引發抄錯問題而衍伸出來的數值核對問題,無法與台電的電錶讀值正確比對。
  3. 計算各廠電費資訊(台電調整基本電價): 台電有夏季/非夏季/尖峰/離峰/半尖峰等不同電費計價模式,各系統動力設備之消耗電力成本難以計算及分攤電費成本。



  • 系統需求
  1. 可對台電超高壓/高壓電力1000V /330千瓦電壓進行電力用量及設備監控。
  2. 提供電費分攤/用電量明細/成本中心度數轉移:為因應廠區內各單位有不同的成本中心設置,提供電費分攤及成本中心度數轉移,讓管理層對於廠內各項設備用電成本更加明確。
  3. 提供契約容量管控、供電報表: 針對與台電簽訂每月契約容量用電的客戶,為避免使用額度超過契約容量所帶來的鉅額罰款,進行用電量管控。也提供每日/每月供電報表,讓管理階層進行季度/年度用電量比對,達到節省用電效果。

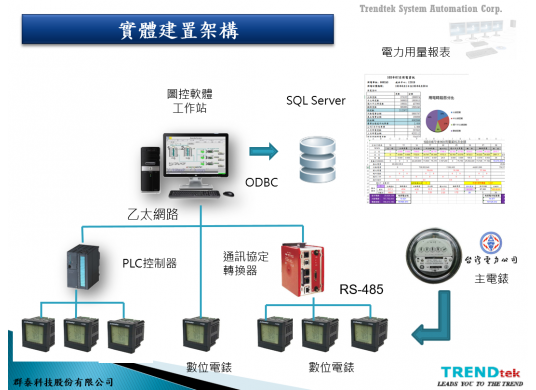

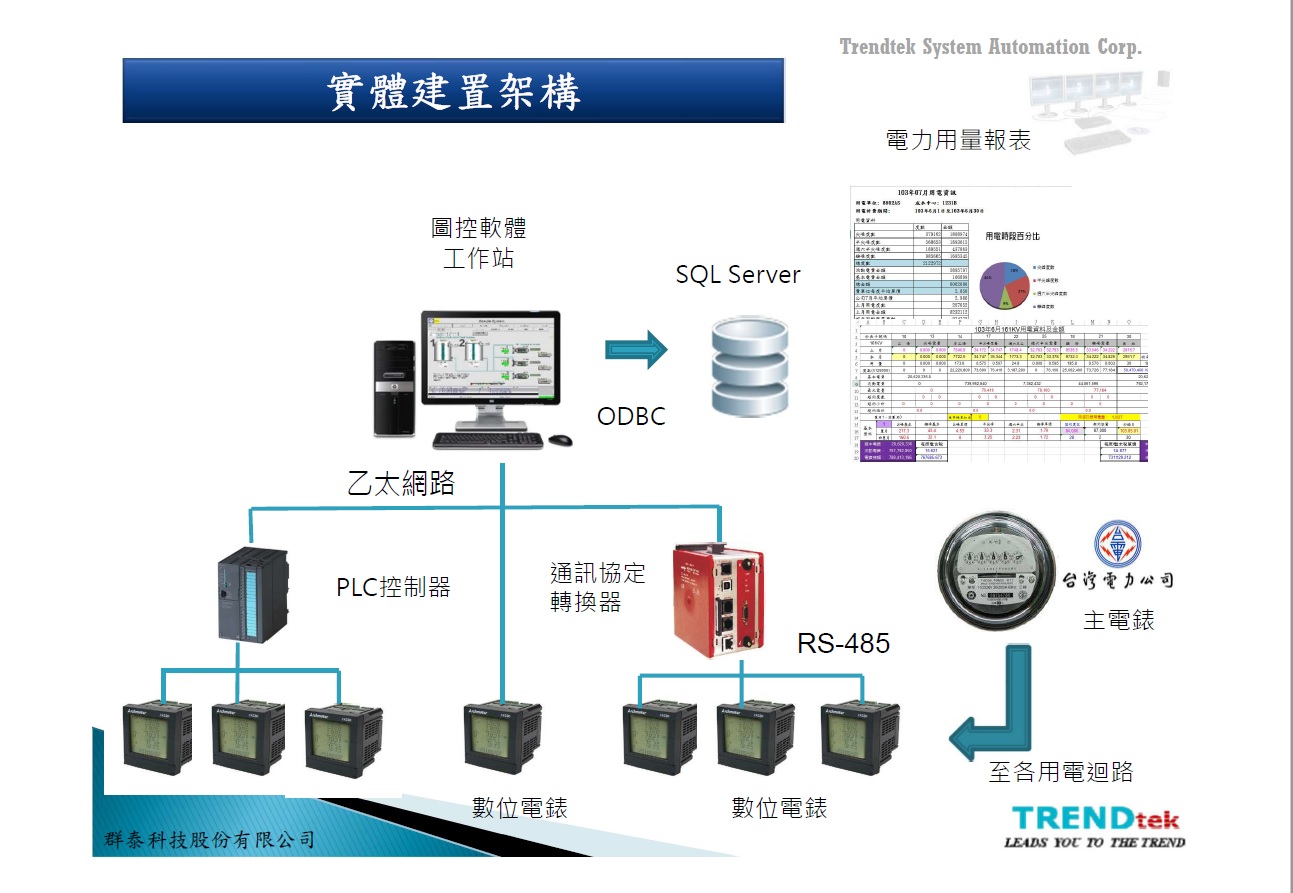

  • 系統架構


  1. 將數位電表資訊傳送至iFix圖控軟體:將數位電錶上的資訊從串列阜(RS-232 or 485)轉換成乙太網路形式後,再以標準Modbus Ethernet通訊協定至圖控軟體中建立點位以監控設備電力資訊。
  2. 於iFix圖控軟體建立電力設備之監控畫面,可對電力系統監視即時數值、設置警報功能、即時與歷史曲線分析。
  3. 將電力監控資料建立在SQL資料庫: 將電力監控資料透過iFix之ODBC介面建立在SQL關聯性資料庫,由SQL資料庫進行各種數值運算之電力報表,
  4. 電力用量報表資料呈現:可依據用戶需求,設定用電狀況之參數,運算後報表格式可提供如下報表
    • 提供電費估價功能
    • 可統計各電表之電費分攤
    • 提供各電表之電費用量及費用收據及用電時段度數百分比
    • 各成本中心使用度數
    • 各電錶抄表資料
    • 用電量明細、供電報表、需量報表
    • 可手補KWH資料
    • 可設平均電費及電費自算
    • 因應使用者需求進行客製化設計
  • 實際案例

A客戶為台灣化工業指標客戶,每月電費支出上千萬元,每到月底/月初收到電費繳費單時,往往成為現場/財務人員的
噩夢。面對高額電費,及電錶數值核對時因為手動抄錶而出現的錯誤,使此客戶開始向外尋求更佳的解決方案。


<建議 1:建議客戶將全廠400個電錶透過通訊協定轉換器將電錶通訊從串列阜改成乙太網路,再利用Modbus Ethernet通訊協定將電錶資訊點位建立在圖控電腦database中>

透過抄錶動作無人化與數位化後,將可大幅節省人力抄錶時間的花費及降低人為抄錶動作產生的錯誤

<建議 2:在圖控電腦上將電錶運算資料透過SQL關聯性資料庫運算>

在圖控電腦Database中建立點位後,將電錶資料收集後在SQL關聯性資料庫中進行數值運算,可避免台電不同電費計價方案所導致的人為電費計算錯誤。

<建議 3:可因應客戶需求設計出客製化報表>
因應客戶不同需求設計出電費分攤/成本中心月報表/用電量明細/各電錶每月供電報表等
  • 結論

A客戶採用此電力用量分析系統解決方案後,大幅降低人力抄錶所衍生所造成的問題及錯誤,同時各成本單位因有明確之成本分攤依據,有效控管並降低用電成本約為10-20%,使得後續廠內新建變電站的計畫延續使用此系統並進一步優化系統功能。
